IHG-F vertikal fluorfodrad rörledningspump Tillverkare

Visa produkter Kontakta oss
  • IHG-F vertikal fluorfodrad rörledningspump
Rörledningspump

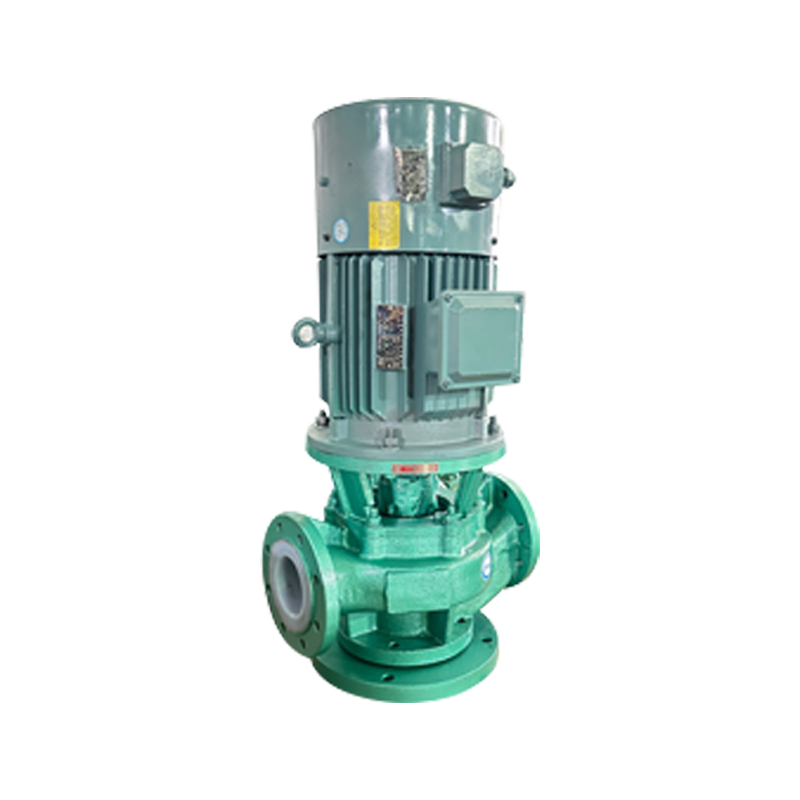

IHG-F vertikal fluorfodrad rörledningspump

Tillämplig temperatur: -20 ° C ~ 150 ° C

Den IHG-F-fluorfodrade rörledningen är en vertikal struktur med samma inlopps- och utloppsdiameter och är belägen på samma mittlinje. Impellern är direkt ansluten till motoraxeln, har hög effektivitet, energibesparing och lågt brus och kan effektivt balansera den radiella och axiella belastningen som genereras av pumpoperationen; Axeltätningen är gjord av en avancerad extern bälgmekanisk tätning, ringen är gjord av aluminiumoxid keramik, och den rörliga ringen är tillverkad av PTFE-fyllningsmaterial (speciellt utrustat med andra material enligt användarnas speciella arbetsförhållanden), som är slitstödande och korrosionsbeständiga och har god tätningsprestanda, vilket effektivt ökar livets livslängd; Enkel struktur, enkelt underhåll, litet fotavtryck, vid reparation och utbyte av pumphjul, tätningar och andra bärande delar, inget behov av att ta bort röret. Denna produkt används allmänt inom petroleum, kemisk industri, metallurgi, elkraft, papper, rökgasavvakning, dammborttagning, mat farmaceutisk syntetisk fiber och andra sektorer.

+ Kontakta oss + Nedladdning av katalogen

Produktbeskrivning

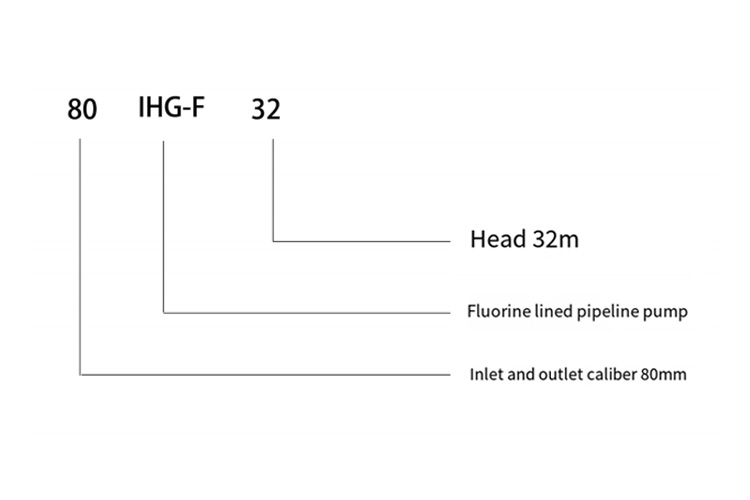

IHG-F STRUKTUR OCH MATERAL & MODEL SENSE

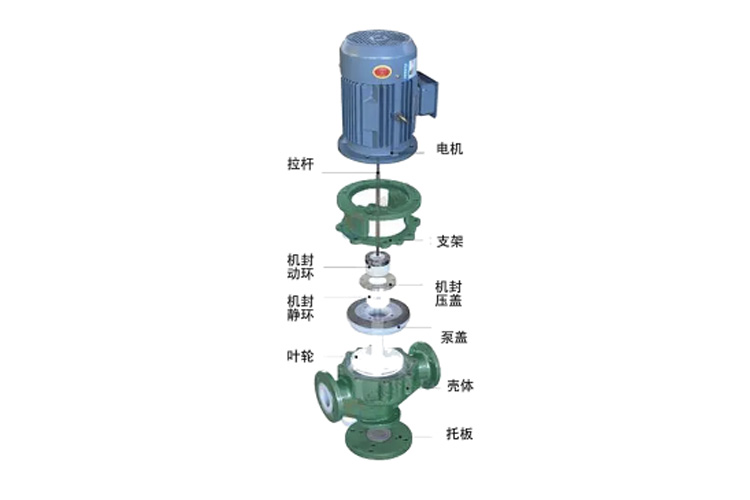

Struktur och material

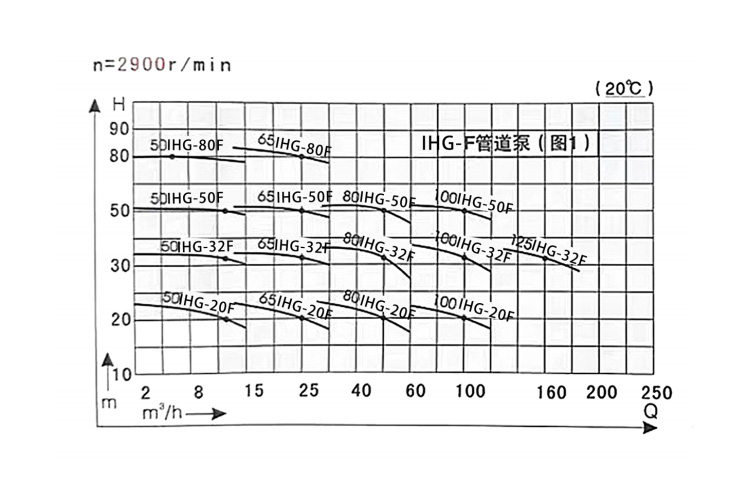

(n = 2900R/min) Prestandakurvdiagram

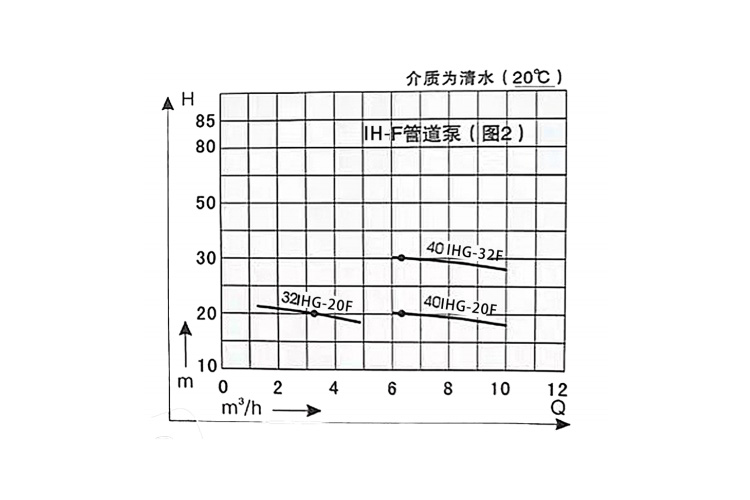

(n = 2900R/min) Prestandakurvdiagram

Modelll och tekniskt datum

Model Flöde
(m³/h) 		Pumphuvud
(m) 		η
(%) 		Kavitationsbidrag
m 		Inlet X Outlet
mm 		Driva
(kw) 		Vikt
(kg)
32ihg-20f 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50ihg-20f
7 		22
40 		3.5 50 × 50 2.2 84
*12.5 20 45
15 16 42
50ihg-32f 33 33 3.5 50 × 50 4 88
*12.5 32 45
15 30 45
50iHG-50F 7 51 28 3.5 50 × 50 7.5 135
*12.5 50 40
15 49 48
50iHG-80F 7 80 20 5 50 × 50 11 180
*12.5 80 30
15 77 38
65ihg-20f 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65ihg-32f 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65ihg-50f 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65ihg-80f 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80ihg-20f 35 22 42 4 80 × 80 5.5 126
* 20 55
60 18 60
80ihg-32f 35 33 45 4 80 × 80 11 180
* 32 50
60 27 39
80ihg-50f 35 52 43 4 80 × 80 18.5 220
* 50 55
60 45 43
100IHG-20F 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100ihg-32f 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100IHG-50F 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

InstenllSize/Flangesize

Modell Utseende och monteringsdimensioner Inloppsflänsstorlek Utloppsflänsstorlek
H h L f W T En n -φd C e n -φd a b C e n -φd
32ihg-20f 545 125 320 20 130 80 230 4 -φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50ihg-20f 615 145 330 20 130 80 230 50 21 165 125 40 21
50ihg-32f 670 145 340 20 130 80 230 50 21 165 125 50 21
50iHG-50F 755 150 424 25 160 100 280 4 -φ20 50 21 165 125 50 21
50iHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65ihg-20f 695 155 340 25 160 100 240 65 21 8-m16 185 145 65 21 8-m16
65ihg-32f 725 155 380 25 160 100 240 65 21 185 145 65 21
65ihg-50f 870 160 420 25 160 100 240 65 23 185 145 65 23
65ihg-80f 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80ihg-20f 735 170 420 25 160 100 260 80 23 200 160 80 23
80ihg-32f 930 170 440 25 160 100 260 80 23 200 160 80 23
80ihg-50f 945 175 460 25 160 100 260 80 23 200 160 80 23
100IHG-20F 950 185 440 25 195 140 300 4 -φ25 100 23 220 180 100 23
100ihg-32f 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Förstå detaljerade produktparametrar
